Desde el servicio de Traumatalogía y cirugía ortopédica muchas veces nos piden proyecciones muy inusuales y que la mayoría del personal de radiología no ha realizado nunca o ha realizado muy pocas veces.
Este es el caso de las siguientes proyecciones de tobillo: Isherwood, Broden I y Broden II.
- Isherwood (oblicua lateral- tarso medio): Esta proyección se usa para observar la articulación subastragalina anterior y las articulaciones entre calcaneo-cuboides-escafoides-cuñas.
|

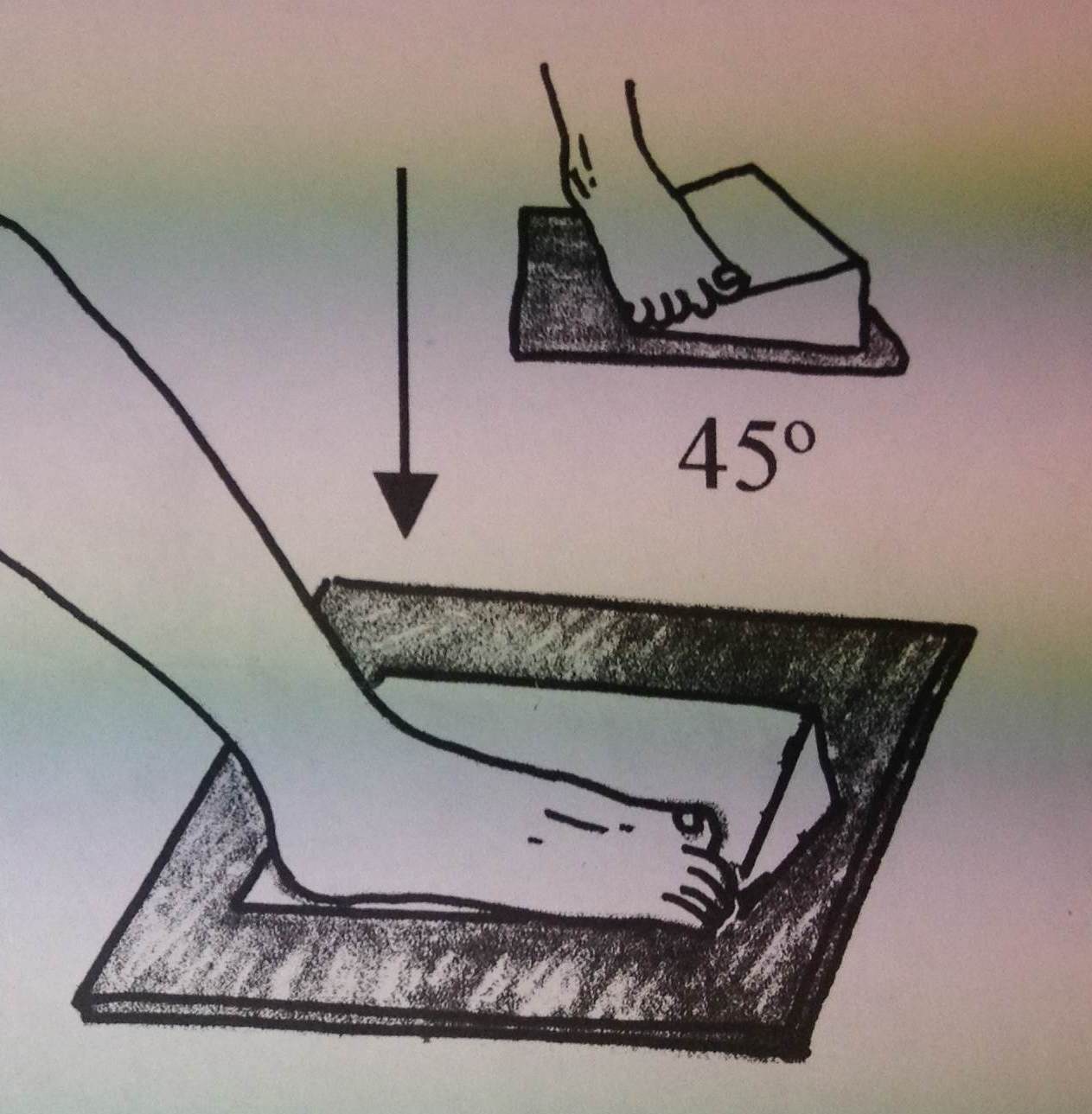

| Isherwood colocación del paciente |
|
|
|
|
|
|
|
|
|
 |

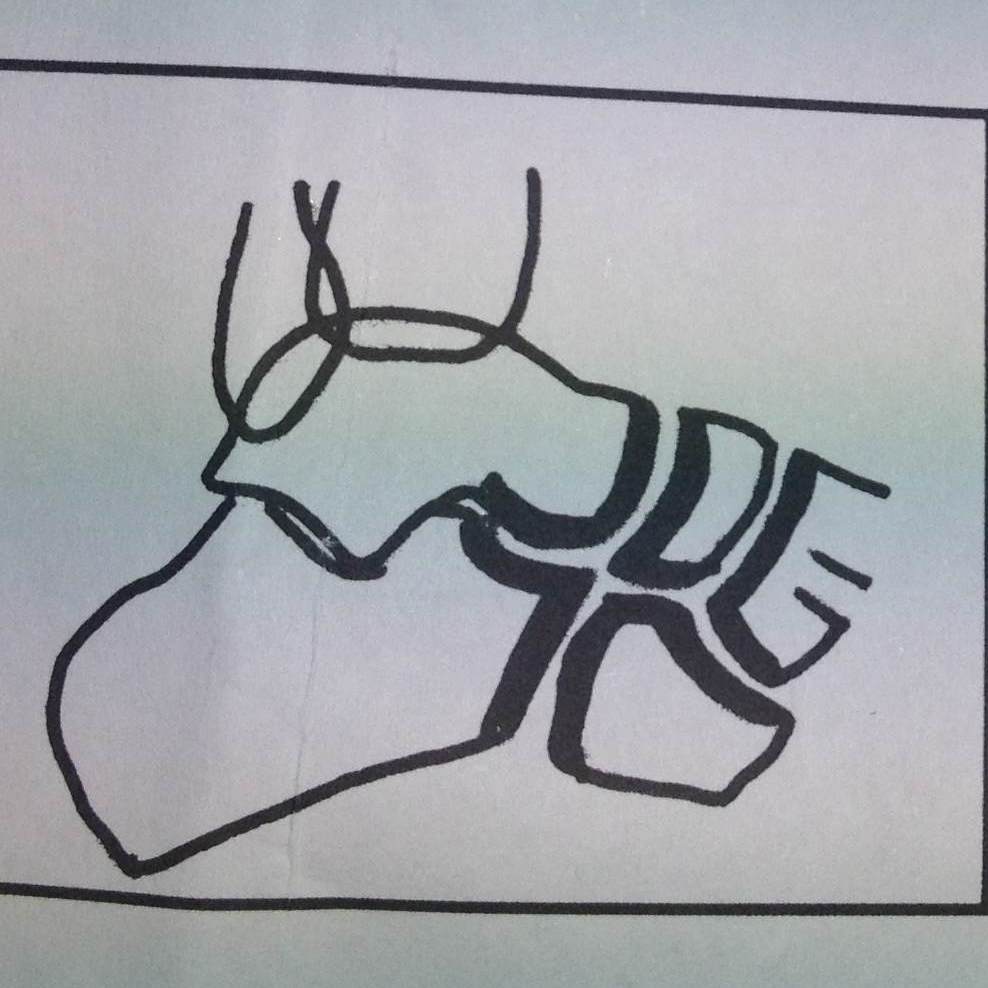

| Isherwood imagen |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
La proyección se realiza con el paciente en decúbito supino con rodilla a 90º de flexión, tobillo a 90º de flexión dorsal. Pie sobre el chasis de rayos y sobre una cuña de 45º para la rotación interna o simplemente con la rotación interna de 45 º. El rayo irá dirigido perpendicular al chasis centrado sobre el seno de tarso, a 2 cm anterior y distal al maleolo externo o peroneo.
 |
| Imagen radiográfica Isherwood |
|
- Broden I (Subastragalina oblicua interna): Esta proyección se usa para visualizar la articulación subastragalina interna.
 |

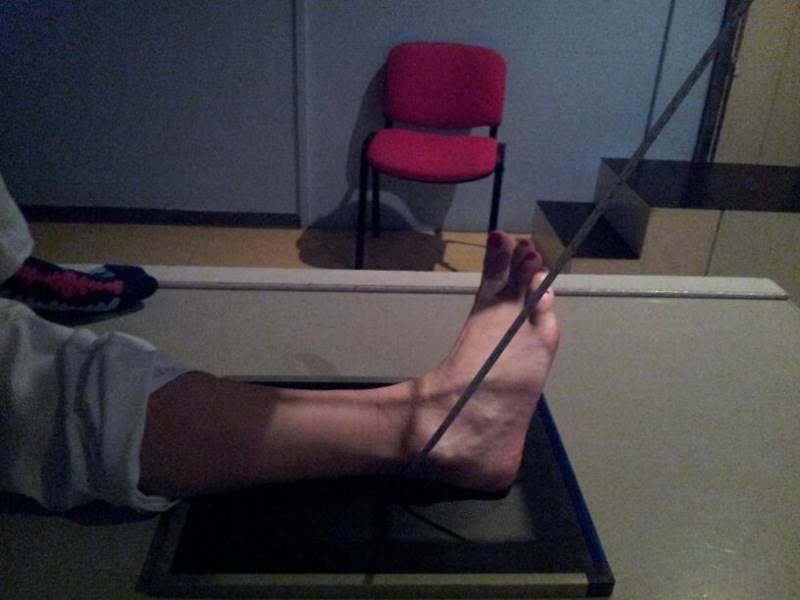

| Broden I colocación del paciente |
La proyección se realiza con el paciente en decúbito supino con la placa bajo el talón, tobillo a 90º y pierna en rotación interna a 45º. El rayo irá dirigido sobre el seno del tarso a 2cm distal y anterior al maleolo externo y con una angulación de 15º cefálico.
 |

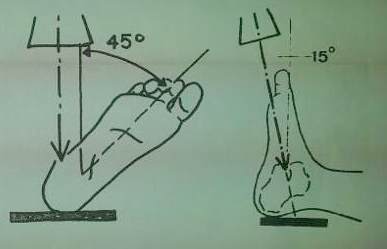

| Broden I proyección |
 |
| Broden I resultado obtenido |
|
|
 |

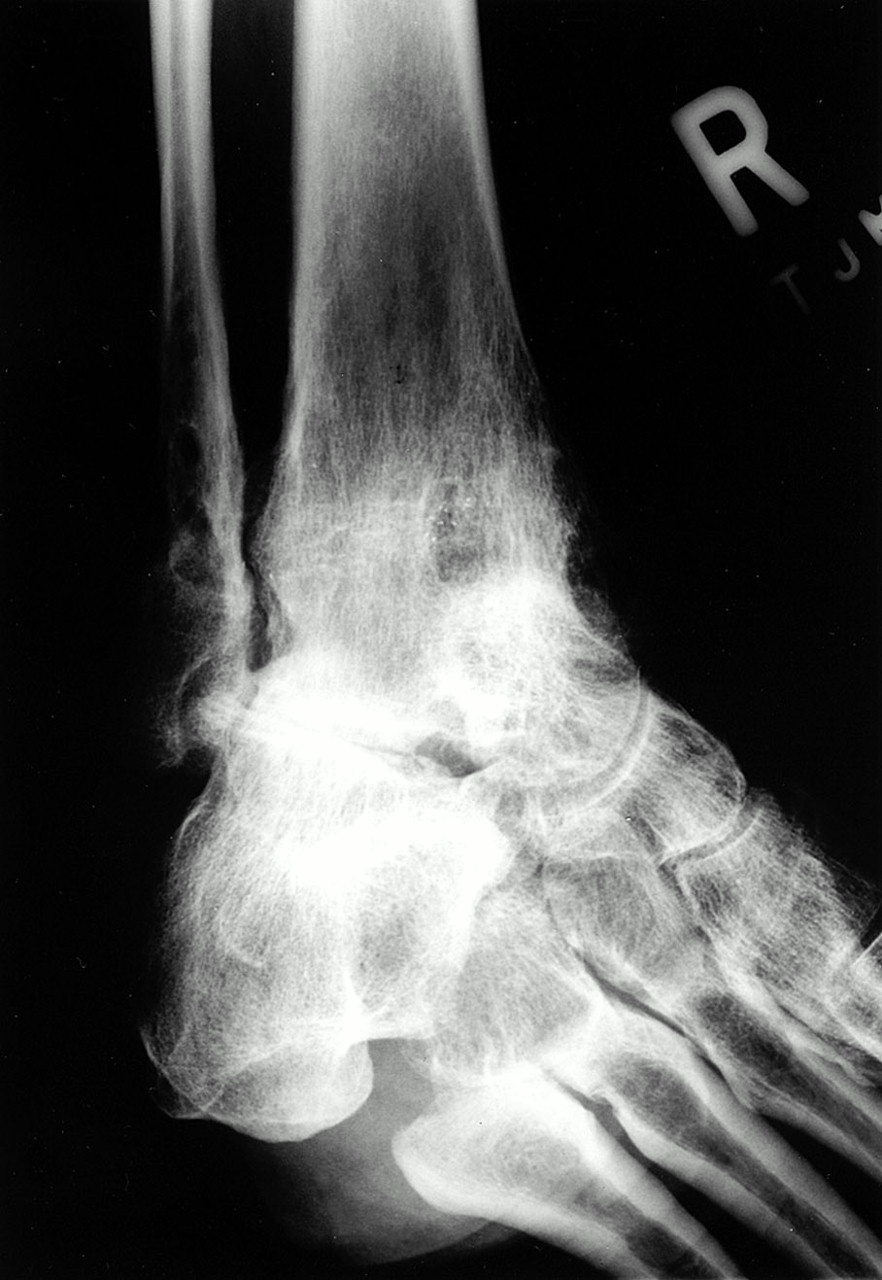

| Radiografía Broden I |
- Broden II (Subastragalina oblicua externa): Esta proyección se utiliza para visualizar la articulación subastragalina externa.
 |

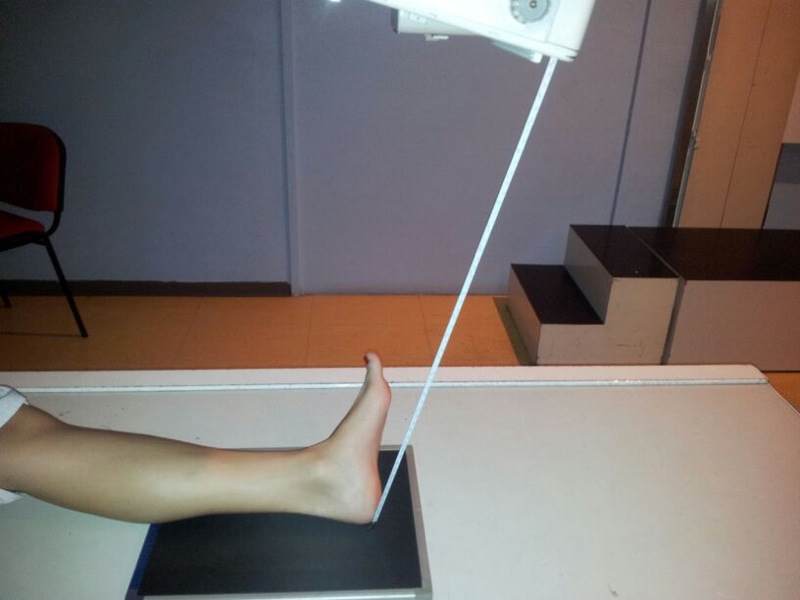

| Broden II colocación del paciente |
La proyección se realiza con el paciente en decúbito supino con la placa bajo el talón, tobillo a 90º y pierna en rotación exsterna a 45º. El rayo irá dirigido a 2cm por delante y distal del maleolo interno con una angulación 15º cefálico.
 |

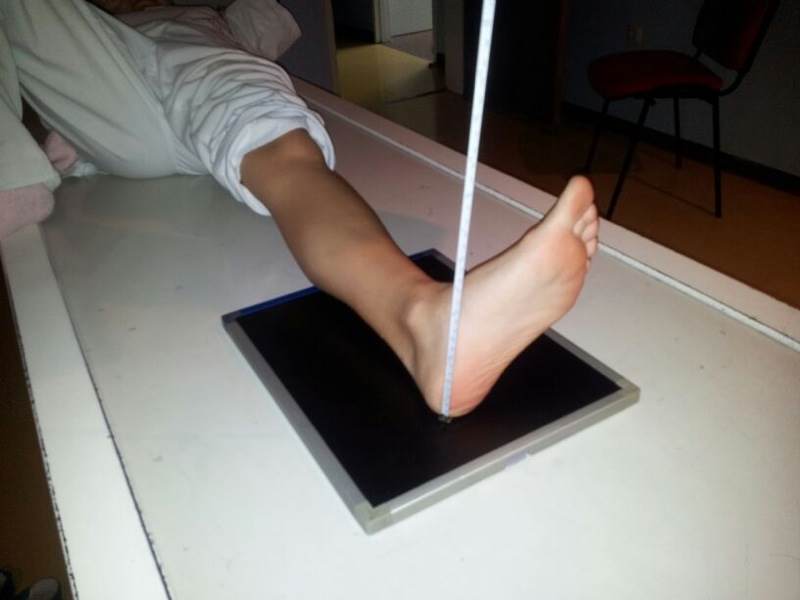

| Broden II proyección |
 |
| Broden II proyección |
 |
| Dibujo del resultado de la proyección |
Espero que os sirva de ayuda. Un saludo a todos y FELIZ AÑO 2012.
