Sigo con la segunda parte de las proyecciones no habituales de tobillo.
La proyección de Cobey o de alineación tibio-calcanea sirve para visualizar la tibia, la articulación del tobillo y el apoyo del calcáneo en carga, lo que nos permitirá determinar el ángulo de alineación tibio-calcánea en carga. Los metatarsianos y el resto del tarso quedan supuerpuestos, pero dejando ver el tobillo y el apoyo del calcáneo con la línea del suelo.
 |
|

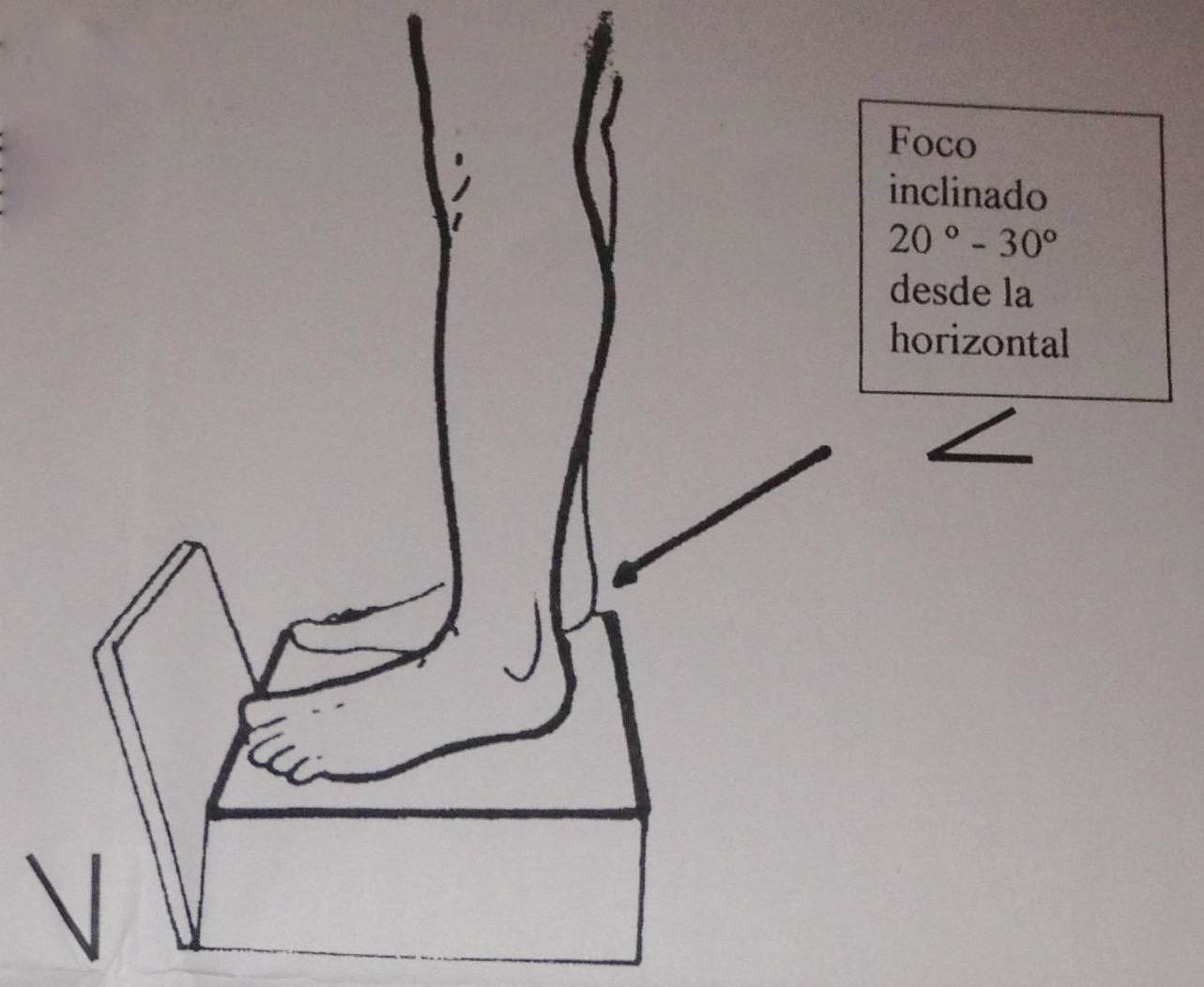

| Proyección Cobey |
El paciente se situará sobre una plataforma elevada y radiotransparente, el eje del pie será perpendicular al chasis de rayos que estará situado en el suelo.
 |

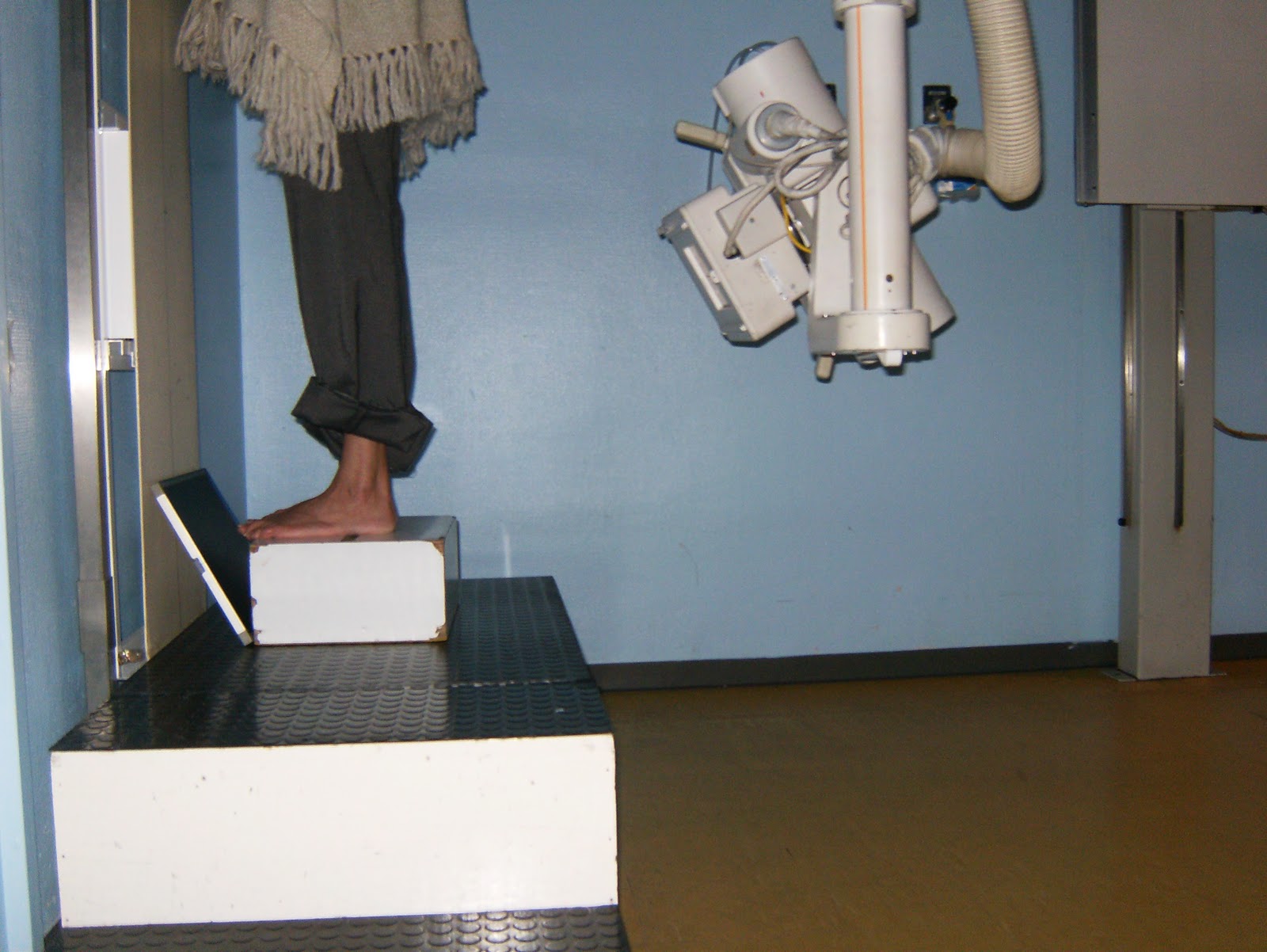

| Proyección Cobey |
 |
| Proyección Cobey |
El rayo central irá con inclinación horizontal de 20-30º caudal.
 |

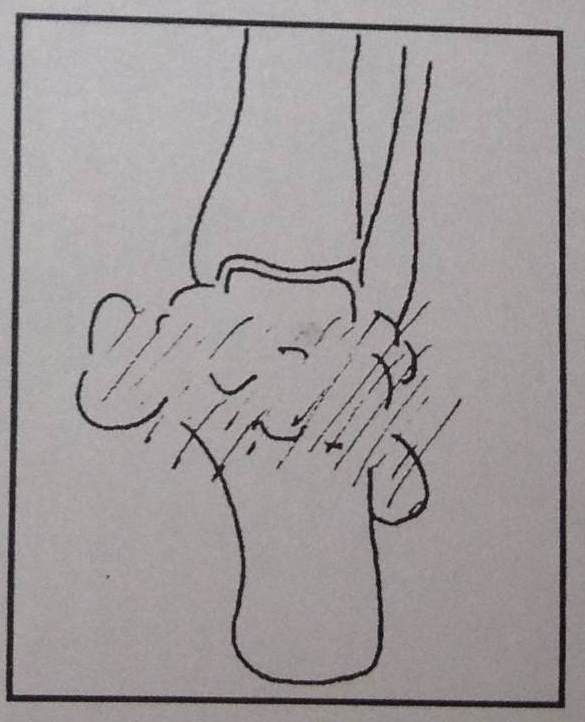

| Dibujo del resultado de Cobey |
El chasis también estará inclinado unos 20-30º desde la vertical, de forma que quede perpendicular al haz de rayos.
 |
|
| Rx Cobey |
Fuente: Fisiocatessen
